Пузырчатая пленка: новый инструмент для акустического тестирования

Инженеры постоянно ищут способы проверить целостность конструкций, таких как трубопроводы, резервуары, мосты и механизмы, без необходимости их разборки. Традиционные методы неразрушающего контроля, использующие громкоговорители, лазеры или электрические разряды, эффективны, но могут быть небезопасны или сложны в эксплуатации во взрывоопасных или замкнутых пространствах, а также требуют значительных затрат энергии.

Исследователи из Японии предложили революционное решение, используя обычную упаковочную пузырчатую пленку для акустического тестирования. В своем исследовании, опубликованном в журнале Measurement, команда под руководством профессора Наоки Хосоя обнаружила, что резкий хлопок лопающегося пузырька может заменить дорогостоящее и энергозатратное оборудование. Этот метод, как утверждают авторы, способен с 2% погрешностью обнаруживать скрытые дефекты в трубах, не требуя электричества или сложной аппаратуры.

"Мы стремились найти более простое решение: источник звука, который был бы компактным, недорогим и безопасным для использования практически в любых условиях", — поясняет профессор Хосоя. "Пузырчатая пленка — это небольшой, доступный и массово производимый продукт, который не требует источника питания, что делает его удобным для использования, например, на стройплощадках".

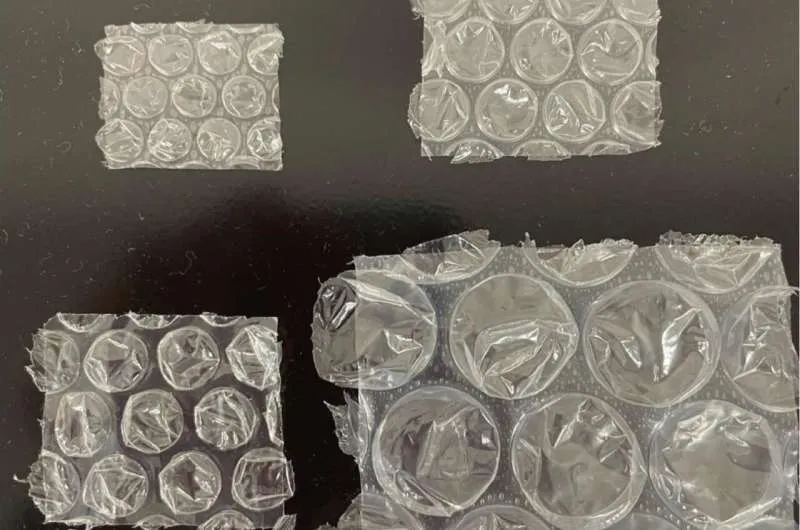

В ходе эксперимента ученые исследовали акустические характеристики различных типов пузырчатой пленки, измеряя пиковое звуковое давление, длительность импульса и диапазон частот. Результаты превзошли ожидания: лопающиеся пузырьки генерировали звуковые волны с частотой до 40 килогерц, что вполне достаточно для точного акустического анализа. Затем была создана система, в которой пузырчатая пленка выступала в роли источника звука, микрофон — для сбора сигналов, а компьютер с волновым анализом — для отслеживания отражений звука внутри трубы.

По сравнению с традиционными импульсными источниками, такими как громкоговорители, петарды или плазма, индуцированная лазером, система на основе пузырчатой пленки устраняет необходимость в сложной проводке и снижает риски. Ее можно безопасно применять во взрывоопасных средах, где электрические устройства представляют угрозу. Анализируя изменения в отраженном звуке при наличии постороннего объекта, исследователи смогли с высокой точностью определить его местоположение.

Пузырчатая пленка, ранее считавшаяся лишь расходным упаковочным материалом, получила в данном исследовании новое научное применение. Варьируя размер пузырьков и толщину пленки, команда смогла регулировать мощность и направленность генерируемого звука, превращая обыденный предмет в контролируемый инструмент для акустического тестирования. Система продемонстрировала свою точность и портативность.

Всего лишь лист пузырчатой пленки и микрофон позволили команде выявлять небольшие отклонения в отраженном звуке, указывающие на наличие внутренних препятствий. Точность этих измерений оказалась сопоставимой с результатами, полученными с помощью гораздо более сложных приборов. Гибкость технологии позволяет адаптировать ее к различным условиям: изменение размера пузырьков или внутреннего давления смещает звуковую частоту, что дает возможность применять метод для труб разного диаметра и из разных материалов. Простота установки позволяет одному оператору проводить инспекции, требуя минимального обучения.

"Эта система может использоваться в неразрушающем контроле для обнаружения посторонних объектов в трубопроводах на месте, например, при строительстве зданий, поскольку такие источники звука обладают достаточными акустическими характеристиками: практически импульсным, всенаправленным характером излучения, повторяемостью, экономической эффективностью, портативностью и отсутствием необходимости в электропитании при практическом использовании, по сравнению с традиционными устройствами акустического возбуждения", — отмечает профессор Хосоя.

То, что началось как случайное наблюдение во время обычного лопания пузырчатой пленки, превратилось в практический инструмент для акустических измерений. Исследование демонстрирует, как знакомые материалы могут находить точные научные применения при систематическом подходе. Вместо громоздких или специализированных приборов исследователи использовали сжатый воздух из пластиковых пузырьков для выполнения той же функции. Группа планирует дальнейшее тестирование системы в различных температурных и барических условиях, а также разработку компактной портативной версии для полевых инспекций. Усовершенствование может повысить чувствительность, позволяя обнаруживать более глубокие или сложные структуры.

Это исследование подчеркивает, что значимые инновации не всегда требуют сложных материалов или больших бюджетов. Иногда они рождаются из обыденных опытов. В данном случае пузырчатая пленка, простая, недорогая и широко доступная, стала новым инструментом для безразрушающего контроля конструкций.
